Baureihe für Felgenringe aus Stahl

WF Ring-Drückwalzzentren



Das Drückwalzzentrum für Stahlfelgen-Ringe produziert Vorformen von Felgenringen für gewichtsoptimierte PKW-Stahlfelgen.



Die Vorteile unserer RDZ’s (Ring-Drückwalzzentren):

  • Gewichtsreduktion der Felgenringe um bis zu 25 %,
  • extrem hohe Produktionsleistungen von 300 Ringen/Stunde und
  • erhöhte Widerstandsfähigkeit trotz partiell geringerer Wandstärken.



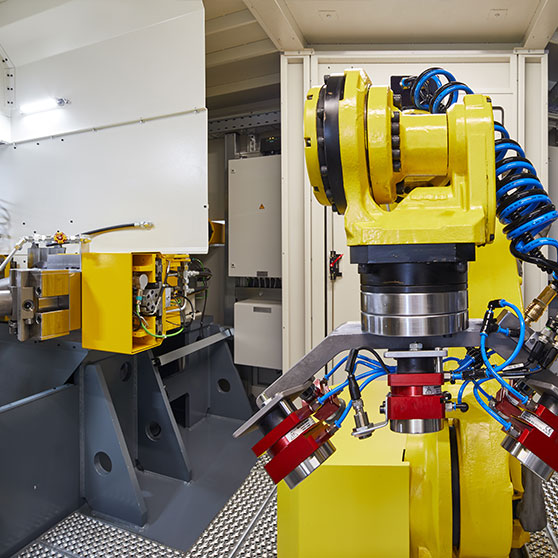

Das Drückwalzzentrum RDZ besteht aus einem Maschinenpaar (Streckautomat plus Abdreh-/Beschneidstation) und wird entweder in vertikaler (VRDZ) oder horizontaler Bauweise (HRDZ) gebaut.

HSTA 550-4
HABS 550-4
VSTA 520-4
VABS 520-4
icon

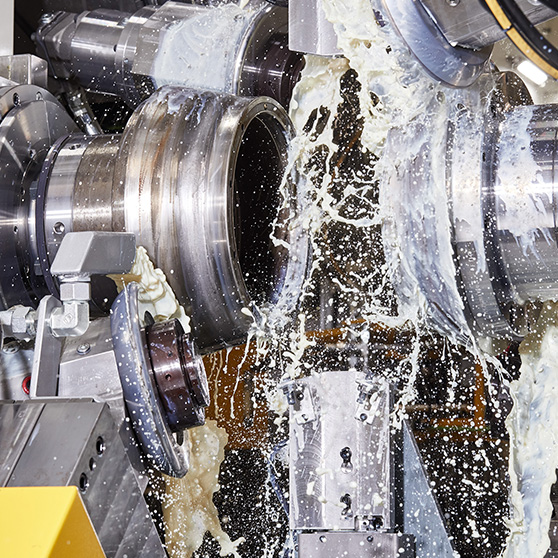

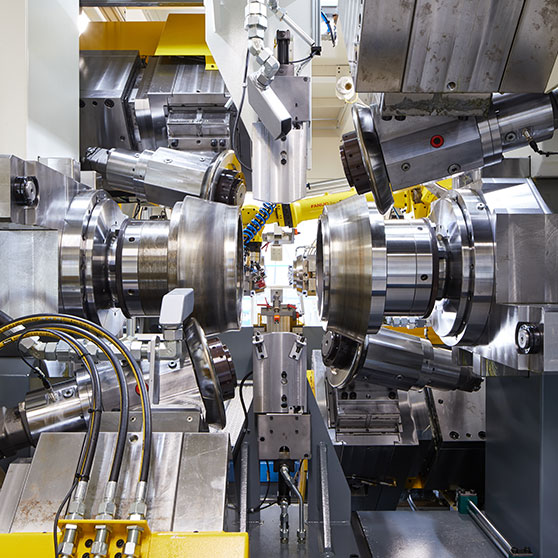

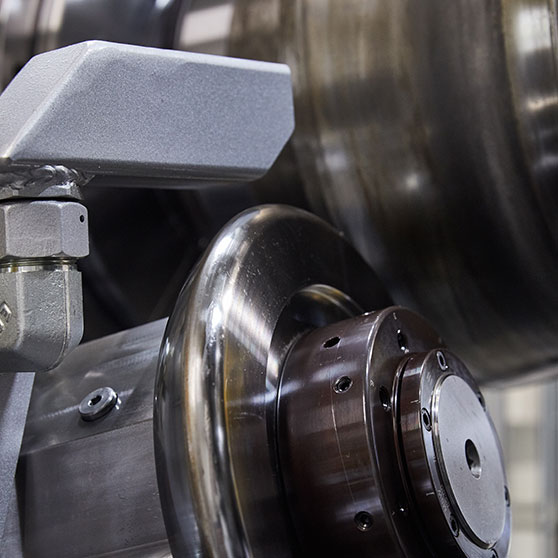

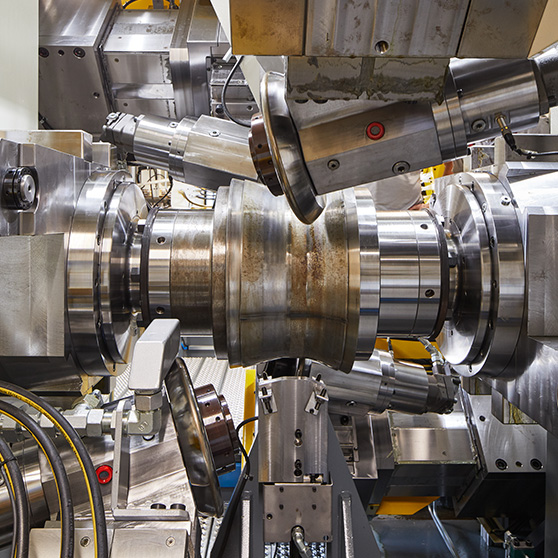

Horizontaler Streckautomat (HSTA) 550-4

für das Drückwalzen von bikonischen Stahlfelgenringen
Drop Center-Durchmesser
min.
320 mm (12,5“)
Drop Center-Durchmesser
max.
550 mm (21,5“)
Werkstückbreite
min.
100 mm (4“)
Werkstückbreite
max.
310 mm (12“)
Werkzeugaufnahme
2 x Gr. 15
DIN 55027
Anzahl Umformrollen
fix
4
Antriebsleistung Spindeln
ca.
2 x 125 kW*
Spindeldrehzahl
max.
1500 min-1
Spindel-Vorschubhub
max.
2 x 250 mm
Spindel-Vorschubkraft
max.
2 x 150 kN
Supporthub
axial
4 x 300 mm
Supporthub
radial
4 x 160 mm
Supportkraft
axial
4 x 125 kN
Supportkraft
radial
4 x 125 kN
Unsere Rädermaschinen
icon Kaltumformung
icon

Horizontale Abdreh- und Beschneidestation (HABS) 550-4

für das Beschneiden und Entgraten von bikonischen Stahlfelgenringen
Drop Center-Durchmesser
min.
320 mm (12,5“)
Drop Center-Durchmesser
max.
550 mm (21,5“)
Werkstückbreite
min.
100 mm (5“)
Werkstückbreite
max.
310 mm (12“)
Werkzeugaufnahme
2 x Gr. 8
DIN 55027
Antriebsleistung Spindeln
ca.
2 x 30 kW*
Spindeldrehzahl
max.
275 min-1
Spindel-Vorschubhub
max.
2 x 200 mm
Spindel-Vorschubkraft
max.
2 x 95 kN
Anzahl Beschneideeinheiten
fix
4
Anzahl Entgratungseinheiten
fix
2
Supporthub
axial
4 x 130 mm
Supporthub
radial
4 x 210 mm
Supportkraft
axial
4 x 25 kN
Supportkraft
radial
4 x 25 kN
Unsere Rädermaschinen
icon Kaltumformung
icon

Vertikaler Streckautomat (VSTA) 520-4

für das Drückwalzen von zylindrischen Felgenringen aus Stahl
Drop Center-Durchmesser
min.
320 mm (12,5“)
Drop Center-Durchmesser
max.
520 mm (20,5“)
Werkstückbreite
min.
125 mm (5“)
Werkstückbreite
max.
325 mm (13“)
Werkzeugaufnahme
2 x Gr. 11
DIN 55027
Anzahl Umformrollen
fix
4
Anzahl Umformeinheiten
fix
4
Antriebsleistung Spindeln
ca.
230 kW*
Spindeldrehzahl
max.
1200 min-1
Spindel-Vorschubhub
max.
425 mm
Spindel-Vorschubkraft
max.
200 kN
Supporthub
radial
4 x 300 mm
Supportkraft
radial
4 x 125 kN
Unsere Rädermaschinen
icon Kaltumformung
icon

Vertikale Abdreh- und Beschneidestation (VABS) 520-4

für das Beschneiden und Entgraten von zylindrischen Stahlfelgenringen
Drop Center-Durchmesser
min.
320 mm (12,5“)
Drop Center-Durchmesser
max.
520 mm (20,5“)
Werkstückbreite
min.
125 mm (5")
Werkstückbreite
max.
325 mm (13")
Werkzeugaufnahme
2 x Gr. 8
DIN 55027
Antriebsleistung Spindel
ca.
15 kW
Spindeldrehzahl
max.
250 min-1
Anzahl Beschneideeinheiten
2
Anzahl Entgratungseinheiten
1
Anzahl Verrundungseinheiten
1
Supporthub je Einheit
axial
3 x 210 mm
Supportkraft je Einheit
radial
3 x 130 kN
Unsere Rädermaschinen
icon Kaltumformung
HSTA 550-4
HABS 550-4
VSTA 520-4
VABS 520-4

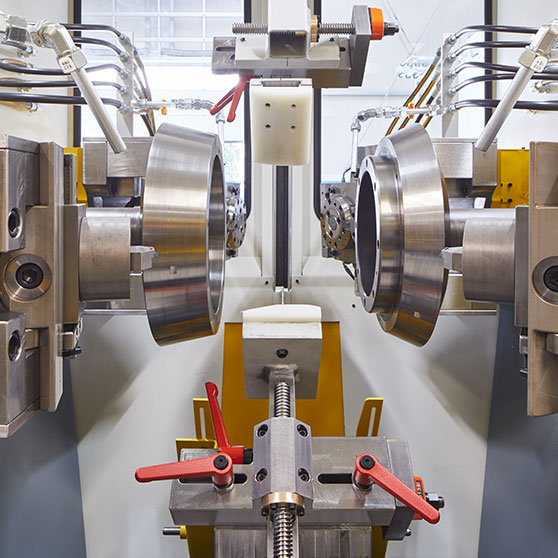

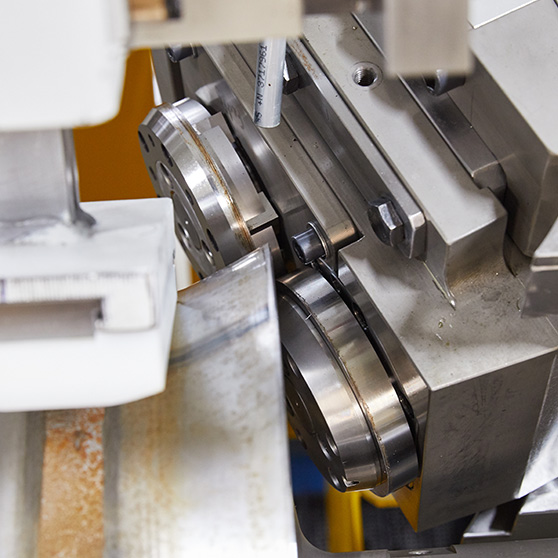

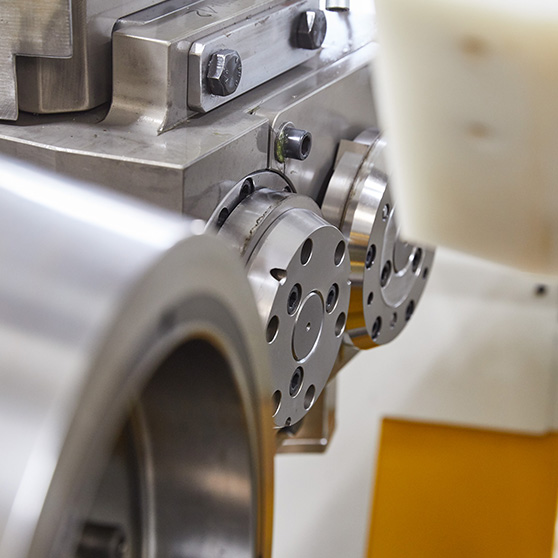

  • Arbeitsraum einer HABS (Horizontale Abdreh- und Beschneidestation)

  • Räderherstellung: HABS (Horizontale Abdreh- und Beschneidestation)

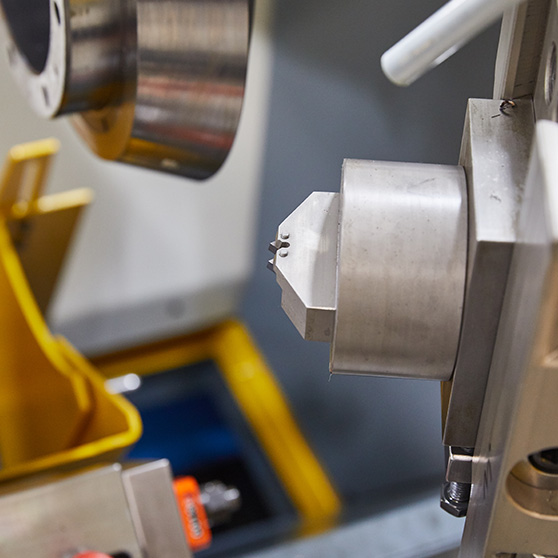

  • Beschneiden und Entgraten von bikonischen Stahlfelgenringen

  • Rondenbeschneidung und -entgratung an der HABS.

  • Rädermaschine HABS (Horizontale Abdreh- und Beschneidestation)

  • WF Maschinen: HABS (Horizontale Abdreh- und Beschneidestation)

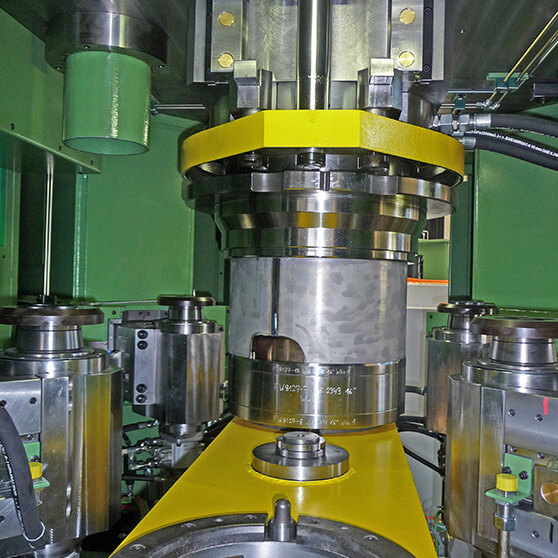

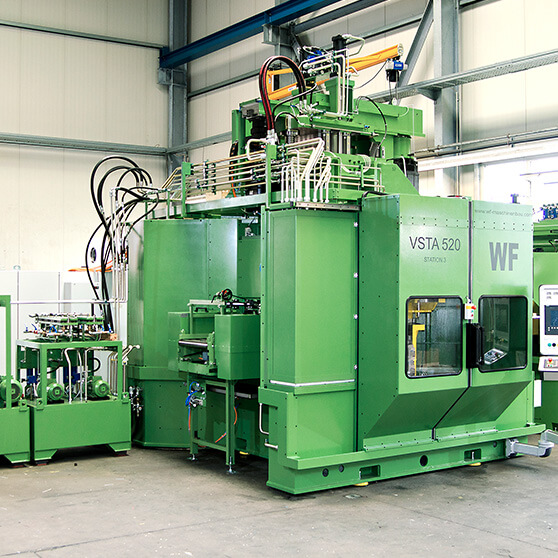

  • Maschinenserie VSTA (vertikaler Streckautomat) 520-4

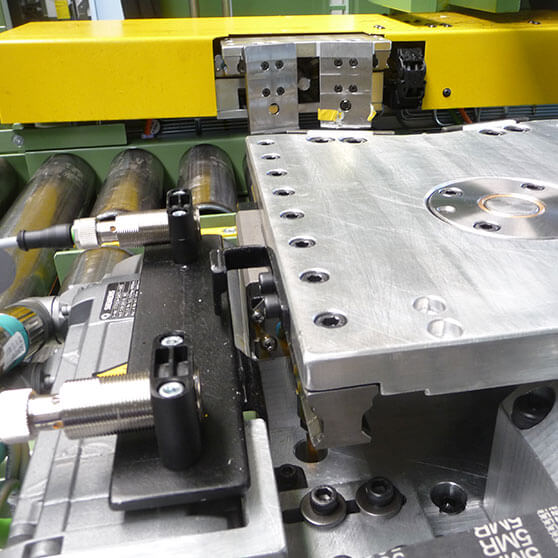

  • Arbeitsraum unserer Rädermaschinen Baureihe VSTA

  • WF Drückwalzzentren: Streckautomat VSTA

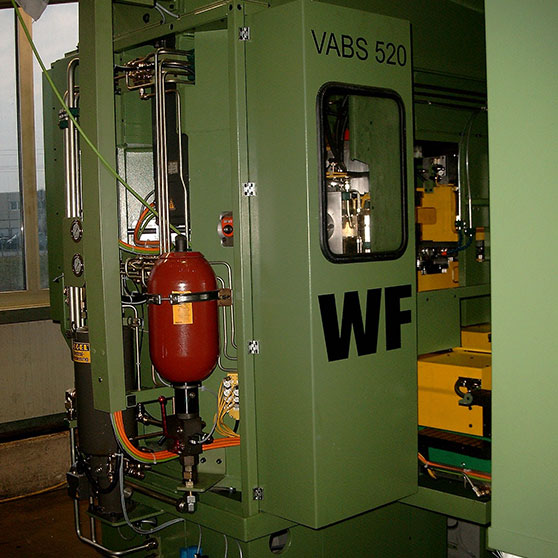

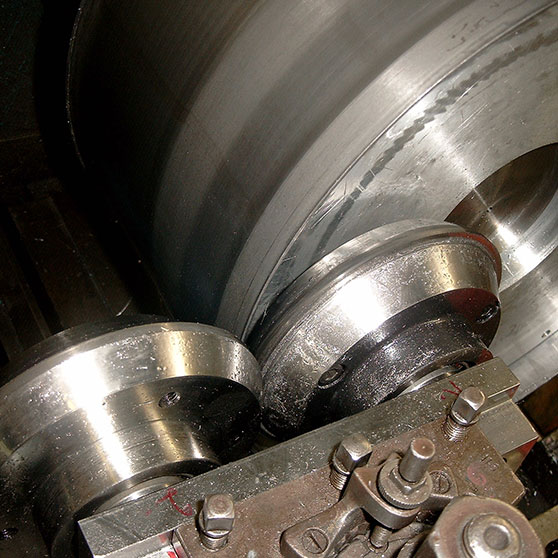

  • VABS 520



Endprodukte der HRDZ/VRZD Baureihe

Die Baureihe wurde speziell für das Drückwalzen von zylindrischen Felgenringen aus Stahl konzipiert.

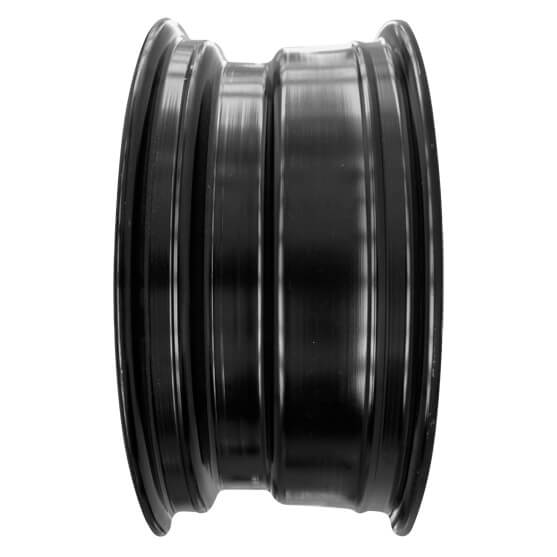

  • HRDZ-VRDZ – Drückwalzen von gewichtsoptimierten PKW-Felgen

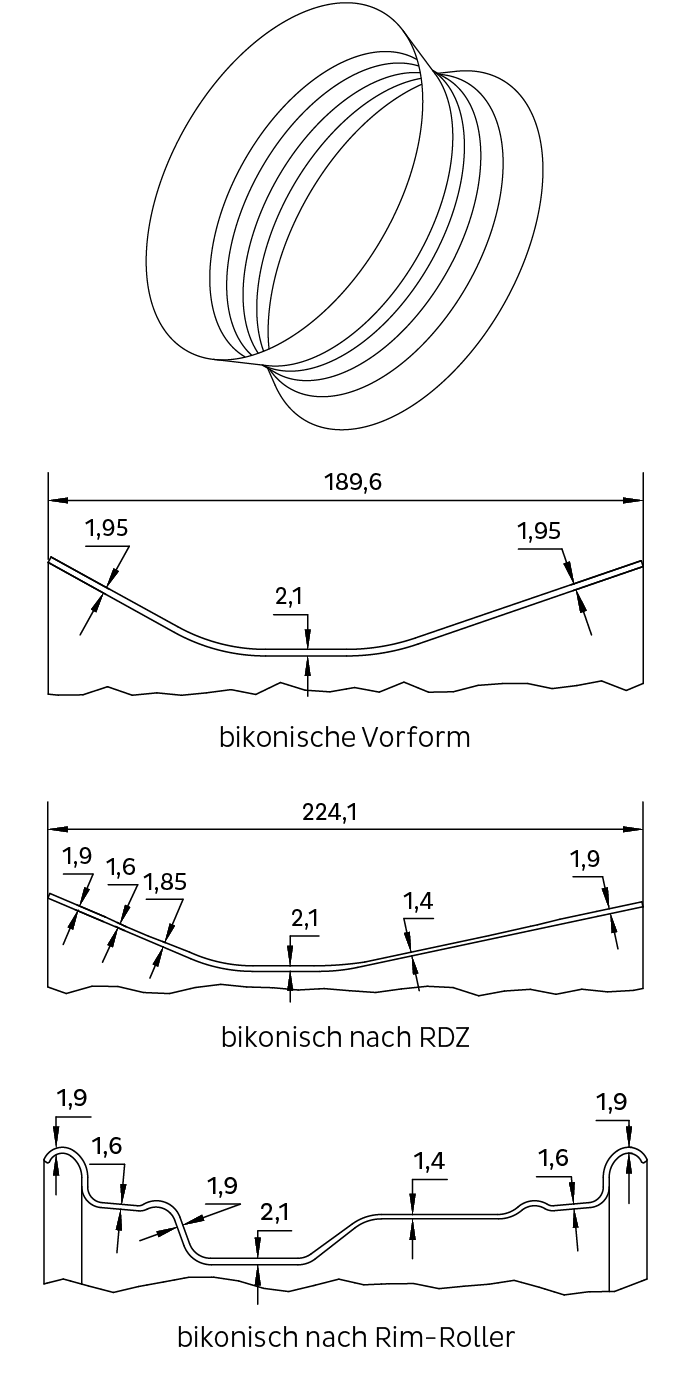

  • Grafik bikonische Vorform

  • Grafik zylindrische Vorform

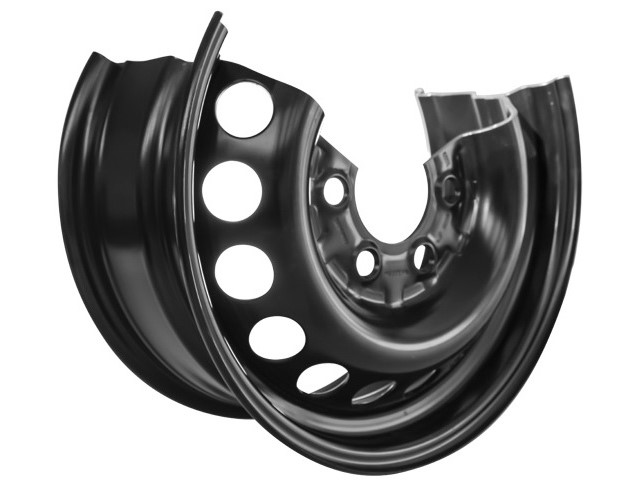

  • Felgendrückmaschine – HRDZ-VRDZ-gewichtsoptimierte – PKW-Felge

  • HRDZ-VRDZ-gewichtsoptimierte-PKW-Felge

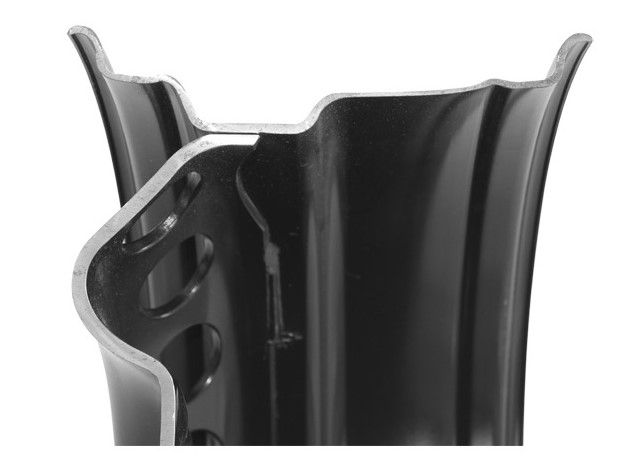

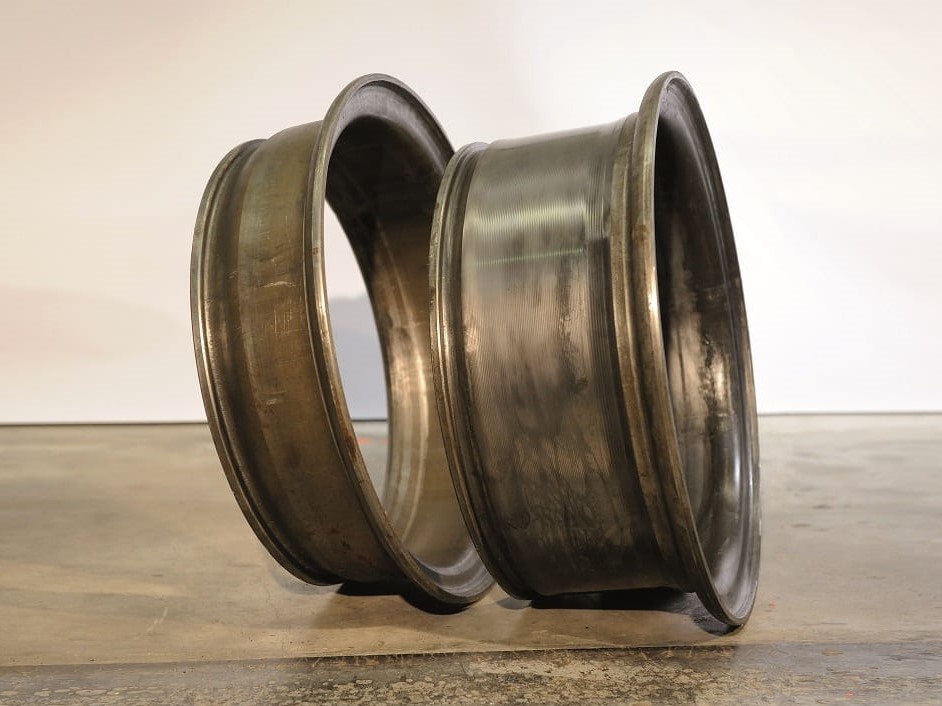

  • Gewichtsoptimierte Felgenringe aus Stahl für Pkw & Kleinlaster

    › Endprodukte Felgenringe

Horizontale Abdreh- und Beschneidestation (HABS)
für das Beschneiden und Entgraten von bikonischen Stahlfelgenringen

  • HRDZ-VRDZ – Drückwalzen von gewichtsoptimierten PKW-Felge

  • Grafik bikonische Vorform

  • Grafik zylindrische Vorform

  • Felgendrückmaschine – HRDZ-VRDZ-gewichtsoptimierte – PKW-Felge

  • HRDZ-VRDZ-gewichtsoptimierte-PKW-Felge

  • Gewichtsoptimierte Felgenringe aus Stahl für Pkw & Kleinlaster

    › Endprodukte Felgenringe

Vertikale Abdreh- und Beschneidestation (VABS)
