Baureihe für Radschüsseln aus Stahl

Horizontale & vertikale Radschüsselmaschinen



Die Radschüsselmaschinen in der horizontalen (HRM) oder vertikalen (VRM) Ausführung fertigen Stahl-Radschüsseln mit hoher Festigkeit und verbesserten Laufeigenschaften für LKW, Busse, Kleintransporter, Nutzfahrzeuge und Traktoren.



Unsere Radschüsselmaschinen sorgen für:

  • eine Kosteneinsparung in der Produktion um bis zu 20 % bei gleichzeitiger Produktivitätssteigerung
  • glatte und saubere Oberflächen durch die einzigartige von uns entwickelte 3×2-Achsen Interpolierung
  • 20% geringeren Materialeinsatz und
  • höchste Produktivität bei ausgesuchten Radschüsselkonturen (bis zu 200 Teile/Stunde).
HRM 800-3
VRM 600-2
icon

Horizontale Radschüsselmaschine HRM 800-3

für das Drückwalzen von Radschüsseln aus Stahl für LKW und Busse
Werkstückdurchmesser
min.
265 mm
Werkstückdurchmesser
max.
800 mm
Werkstückhöhe
max.
210 mm
Werkstückdicke
max.
20 mm
Werkstückaufnahme
Gr. 15
DIN 55027
Anzahl Umformrollen
fix
3
Antriebsleistung der Hauptspindel
ca.
300 kW
Hauptspindeldrehzahl
ca.
800 min-1
Supporthub
axial
650 mm
Supporthub
radial
3 x 210 mm
Supportkraft
axial max.
800 kN
Supportkraft
radial max.
3 x 500 kN
Reitstock-Andruckkraft
max.
350 kN
Unsere Rädermaschinen
icon Kaltumformung
icon

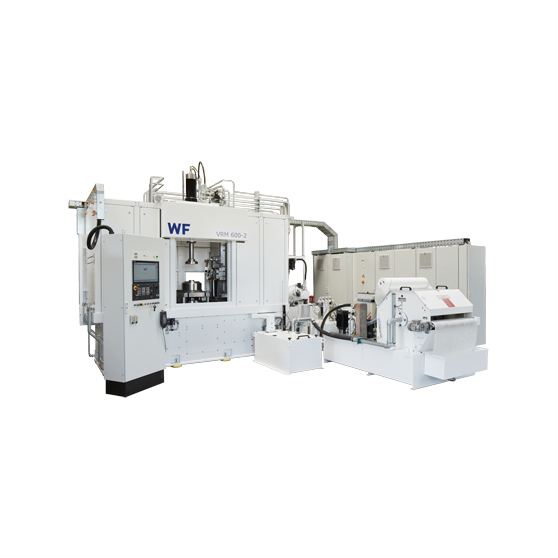

Vertikale Radschüsselmaschine (VRM) 600-2

für das Drückwalzen von Stahlradschüsseln für Kleinlaster/Transporter
Werkstückdurchmesser
min.
280 mm
Werkstückdurchmesser
max.
600 mm
Werkstückhöhe
max.
155 mm
Werkstückdicke
max.
11 mm
Werkstückaufnahme
Gr. 11
DIN 55027
Anzahl Umformrollen
fix
2
Antriebsleistung der Hauptspindel
ca.
140 kW
Hauptspindeldrehzahl
ca.
650 min-1
Supporthub
axial
2 x 440 mm
Supporthub
radial
2 x 190 mm
Supportkraft
axial max.
2 x 200 kN
Supportkraft
radial max.
2 x 200 kN
Reitstock-Andruckkraft
max.
300 kN
Unsere Rädermaschinen
icon Kaltumformung
HRM 800-3
VRM 600-2

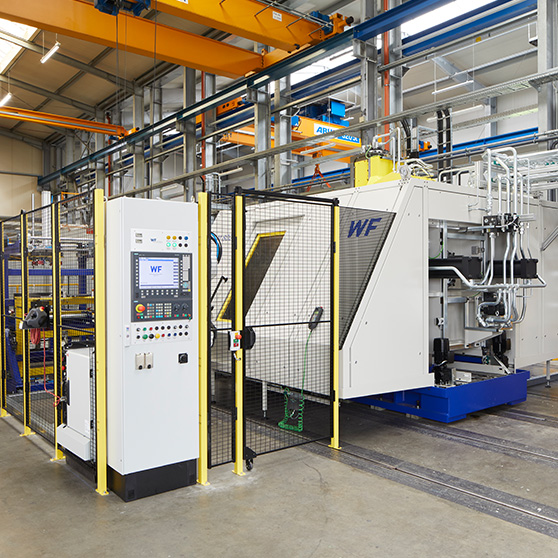

  • Horizontale Radschüsselmaschine HRM 800-3 für die Produktion von Radschüsseln aus Stahl für LKW und Busse.

  • Radschüsselmaschine HRM 800-3 für die Herstellung von Radschüsseln

  • Beladeroboter Radschüsselmaschine HRM 800-3

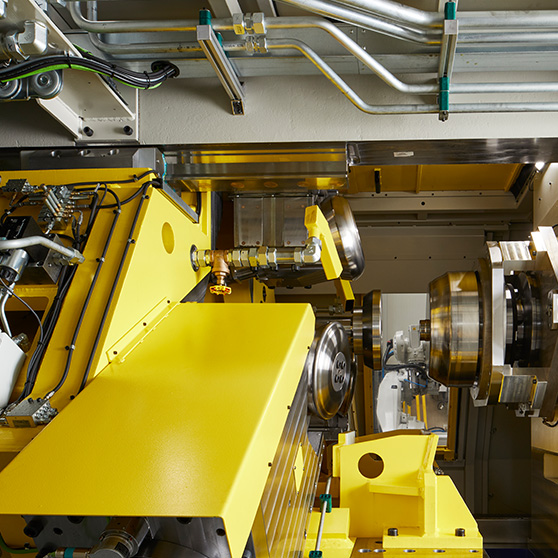

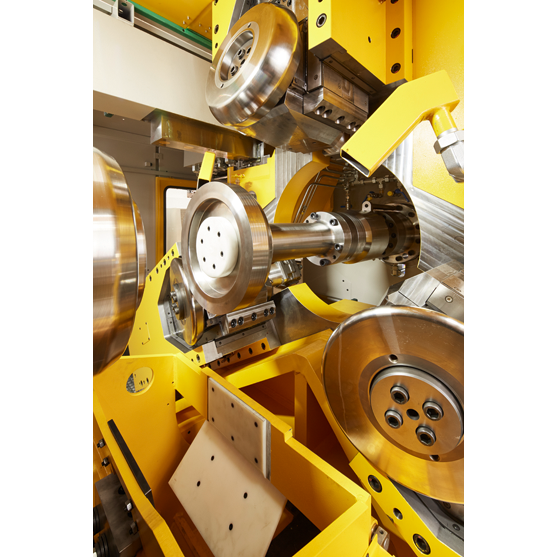

  • Arbeitsraum der Radschüsselmaschine HRM

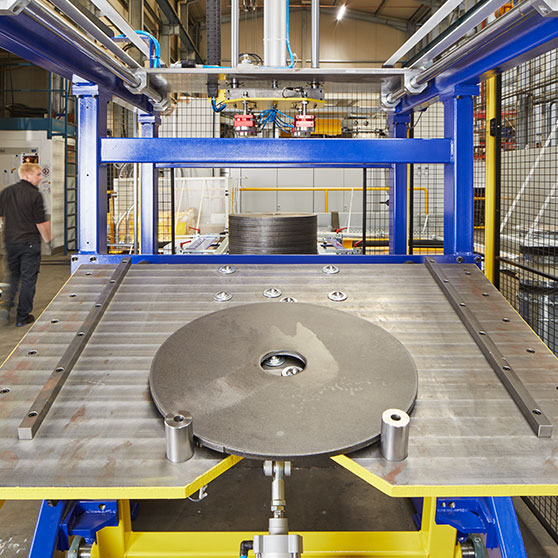

  • Sonderausstattung der HRM Raschüsselmaschinen: Ronden-Abstapler zur Vereinzelung von Stapeln bis zu 3 x 40 Ronden und Weiterleitung an Roboter.

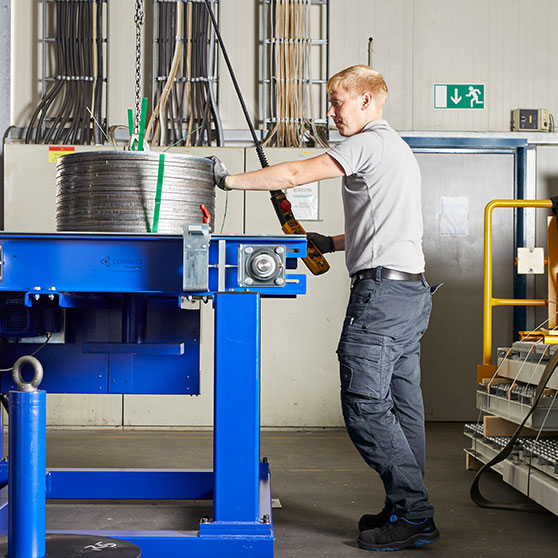

  • Einfaches Aufsetzen der Rondenstapel

  • Sonderausstattung der Radschüsselmaschine VRM: Ronden-Abstapler zur Vereinzelung von Stapeln bis zu 3 x 40 Ronden und Weiterleitung an Roboter.

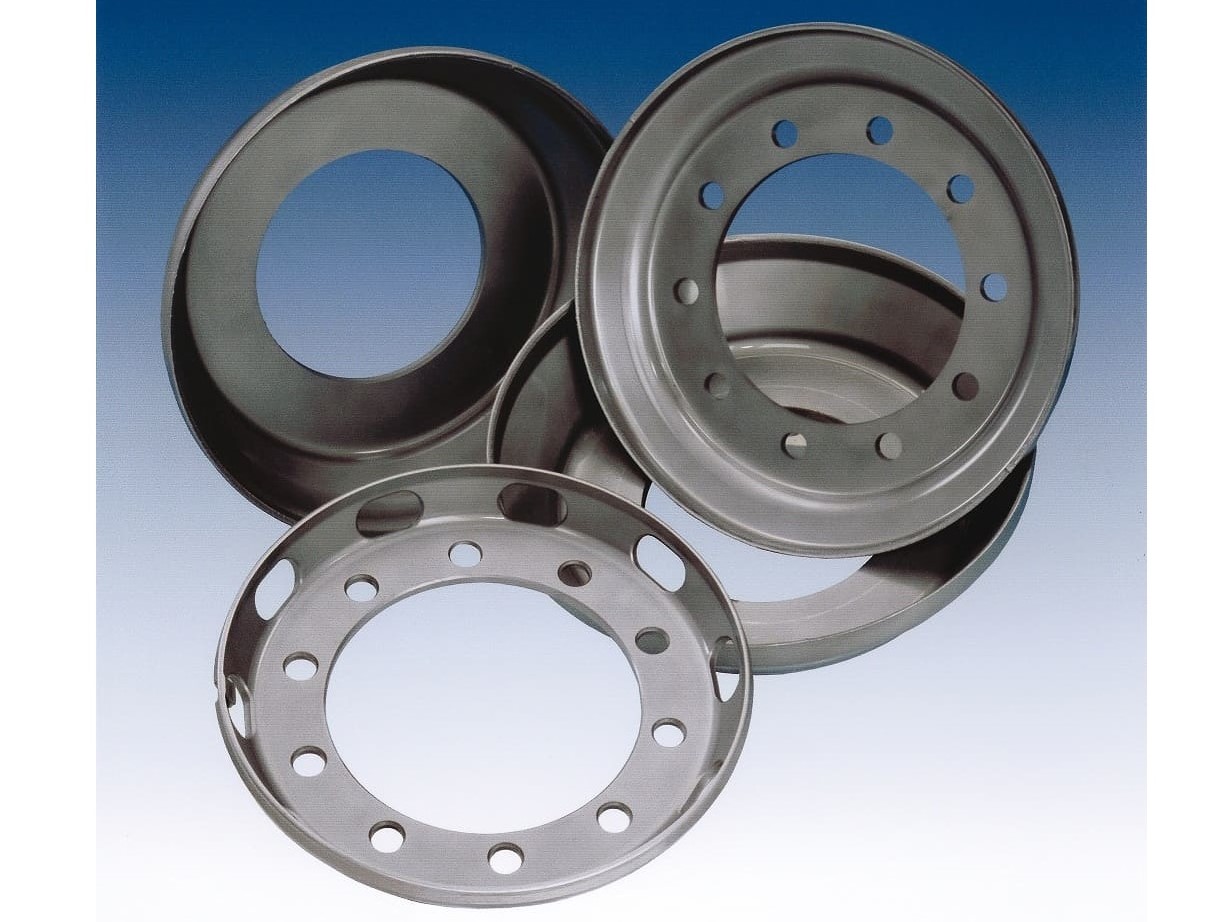

Endprodukte der HRM- und VRM-Baureihen

Die HRM-und VRM-Baureihen wurden speziell zur Herstellung von Stahl-Radschüsseln mit hoher Festigkeit und verbesserten Laufeigenschaften für LKW und Busse, Kleintransporter, Nutzfahrzeuge und Traktoren konzipiert.

  • Radschüsseln gelocht

    für das Drückwalzen von Stahlradschüsseln für LKW und Busse

  • Radschüsseln

    für das Drückwalzen von Stahlradschüsseln für LKW und Busse

  • Radschüsseln aus Stahl für LKW, Busse, Kleinlaster & Transporter

    › Radschüsseln – Endprodukte

VRM 600-2
Die Radschüsselmaschinen HRM- und VRM-Baureihen wurden speziell zur Herstellung von Stahl-Radschüsseln mit hoher Festigkeit und verbesserten Laufeigenschaften für LKW und Busse, Kleintransporter, Nutzfahrzeuge und Traktoren konzipiert.

3D-Ansicht

Horizontale & Vertikale Radschüsselmaschinen

HRM 800-3: 3D-Ansicht in Full HD
