Baureihe für Gasflaschen mit Hals & Boden

WF Schwenkformmaschine



Die Schwenkformmaschine SFM verschließt Rohrenden an zylindrischen Rohren vollständig und gasdicht. Durch die einzigartige WF–Technologie können beinahe beliebige Konturen im Schulter-/Halsbereich hergestellt werden. Wir bauen Maschinen für Druckbehälter – zur Produktion von Kleinstzylindern (z. B. für die Getränkeindustrie, Airbagpatronen), genauso wie für die Produktion von großen Zylindern (z. B. für Jumbo Bottles), Hochdruckgasflaschen, Ganzstahlflaschen, Stahlflaschen mit reduzierter Wanddicke für CNG, Wasserstoff und diverse andere Gase, dünnwandige Liner für Verbund-Hochdruckgasflaschen usw.



Vorteile Schwenkformmaschinen SFM:

  • Serienproduktion von Flaschenböden oder -hälsen auf nur einer Maschine
  • Gasdichtheit mit einer Brennoperation
  • Wanddickenerhöhung bis zum 5-Fachen der Ausgangswandstärke
  • Flexible Gestaltung der Konturverläufe in Boden, Schulter und Hals.
  • Maschinentyp
  • Galerie
  • Endprodukte
  • 3D-Ansicht
SFM 150
SFM 300
SFM 450

Schwenkformmaschine (SFM) 150

zum Einziehen von Rohrenden bis zum Durchmesser von 150 mm (Heißumformung)
Werkstückdurchmesser
min.
50 mm
Werkstückdurchmesser
max.
150 mm
Werkstücklänge (zylindrischer Bereich)
min.
400 mm
Werkstücklänge (total)
max.
1.200 mm
Antriebsleistung Hauptspindel
ca.
120 kW
Hauptspindeldrehzahl
max.
1.200 min-1
Supporthub
axial
400 mm
Supporthub
radial
+/- 60 mm
Supportdrehwinkel
120 Grad
Supportkraft
axial
100 kN
Supportkraft
radial
100 kN
Supportdrehmoment
max.
10 kNm
Unsere Maschinen für Präzisionsrohre und Gasflaschen
icon Warmumformung

Schwenkformmaschine (SFM) 300

zum Einziehen von Rohrenden bis zum Durchmesser von 300 mm (Heißumformung)
Werkstückdurchmesser
min.
100 mm
Werkstückdurchmesser
max.
300 mm
Werkstücklänge (zylindrischer Bereich)
min.
400 mm
Werkstücklänge (total)
max.
1.800 mm
Antriebsleistung Hauptspindel
ca.
165 kW
Hauptspindeldrehzahl
max.
1.100 min-1
Supporthub
axial
400 mm
Supporthub
radial
+/- 90 mm
Supportdrehwinkel
120 Grad
Supportkraft
axial
125 kN
Supportkraft
radial
125 kN
Supportdrehmoment
max.
15 kNm
Unsere Maschinen für Präzisionsrohre und Gasflaschen
icon Warmumformung

Schwenkformmaschine (SFM) 450

zum Einziehen von Rohrenden bis zum Durchmesser von 450 mm (Heißumformung)
Werkstückdurchmesser
min.
200 mm
Werkstückdurchmesser
max.
450 mm
Werkstücklänge (zylindrischer Bereich)
min.
650 mm
Werkstücklänge (total)
max.
2.500 mm
Antriebsleistung Hauptspindel
ca.
225 kW
Hauptspindeldrehzahl
max.
900 min-1
Supporthub
axial
600 mm
Supporthub
radial
+/- 125 mm
Supportdrehwinkel
120 Grad
Supportkraft
axial
250 kN
Supportkraft
radial
250 kN
Supportdrehmoment
max.
45 kNm
Unsere Maschinen für Präzisionsrohre und Gasflaschen
icon Warmumformung
SFM 150
SFM 300
SFM 450

  • Schwenkformmaschine SFM 300 für Gasflaschen mit Hals und Boden in den unterschiedlichsten Einsatzbereichen.

  • SFM-Schwenksupport in Aktion für Produkte in der Atemschutztechnik, Feuerlöschtechnik, Gastransportwesen, Getränkeindustrie, Maschinenbau, Automobilindustrie, Luft und Medizintechnik, Industrie, Haushaltsindustrie, Umwelttechnik usw.

  • Edelstahl-Gasflasche direkt nach der Halsanformung

  • Herstellung von Druckbehälter wie Gasflaschen aus Stahl, Aluminium oder Edelstahl.

  • Qualitätskontrolle

Endprodukte der SFM-Baureihe

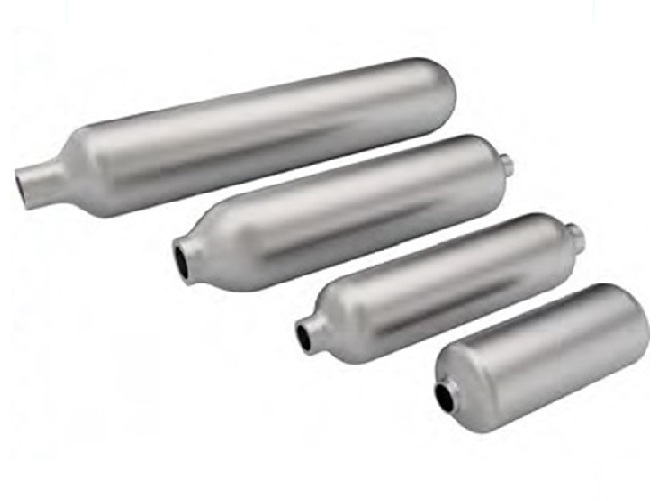

Maschinen zur Produktion von Gasflaschen: Kleinstzylinder (zB. für die Getränkeindustrie, Airbagpatronen), genauso wie für große Zylinder (zB. für Jumbo Bottles).

  • Flaschenhals nach der finalen Bearbeitung. Individuelle Hals- und Bodenformen, Wandstärkenverdickung bis zu Faktor 5 im Schulter- und Bodenbereich

  • Gasflaschen Flaschenhals nach der finalen Bearbeitung

3D-Ansicht

SFM Schwenkformmaschine

SFM 300: 3D-Ansicht in Full HD
