Felgenmaschinen:
Baureihe für Felgen aus Aluminium

Vertikale Felgenmaschinen

Die Felgenmaschine VFM (vertikale Felgenmaschine) ist der Allrounder für einteilige Alu-Räder: Die Vertikalen Felgenmaschinen VFM von WF Maschinenbau produzieren extrem schnell. Bis zu 20 % leichtere Aluminiumfelgen im Vergleich zu Rädern, die nicht durch Flow Forming hergestellt wurden.

Bei Produktion auf der Felgenmaschine ergeben sich am Endprodukt:

eine Erhöhung der Zugfestigkeit der Felge um 15 %
eine Erhöhung der Bruchdehnung um 200 %
reduzierter Kraftstoffverbrauch und
geringere CO₂-Emission bei gleichzeitig erhöhter Zuladung
eine minimierte Fertigungszeit dank des Durchladeprinzips: Be-/Entladung in einer linearen Bewegung mit nur einem Roboter.

Im Angebot haben wir aktuell vier Felgenmaschinentypen zur Kalt- oder Warmumformung mit Werkstückdurchmessern bis zu max. 800 mm.

VFM 600-1 W

VFM 600-2 W

VFM 800-2 K

VFM 800-2 W

Vertikale Felgenmaschine (VFM) 600-1 W

für die Warmumformung von gegossenen PKW-Aluminiumrädern bis 24“

Werkstückdurchmesser

min.

300 mm (12")

Werkstückdurchmesser

max.

600 mm (24")

Werkstücklänge

max.

300 mm (12")

Werkstückaufnahme

Gr. 11

DIN 55027

Anzahl Umformrollen

standard/optional

1/2

Antriebsleistung Hauptspindel

ca.

71 kW

Hauptspindeldrehzahl

ca.

1000 min^-1

Supporthub

axial

1 x 400 mm

Supporthub

radial

1 x 300 mm

Supportkraft

axial max.

1 x 70 kN

Supportkraft

radial max.

1 x 70 kN

Reitstock-Andruckkraft

max.

120 kN

Unsere Rädermaschinen

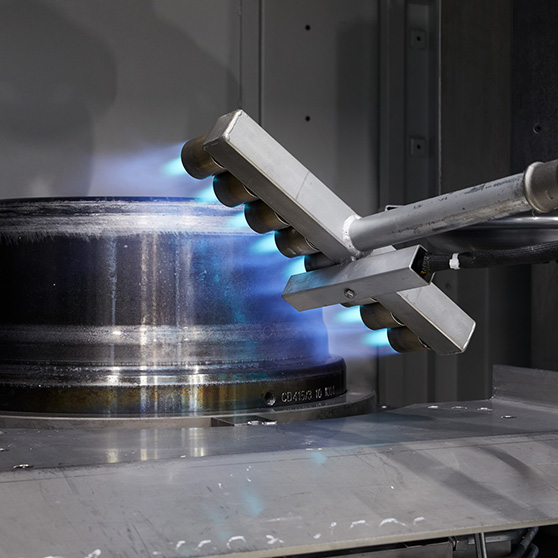

Warmumformung

Vertikale Felgenmaschine (VFM) 600-2 W

für Warmumformung von gegossenen PKW-Aluminiumrädern bis 24“ für Serienproduktion in kurzer Taktzeit

Werkstückdurchmesser

min.

300 mm (12")

Werkstückdurchmesser

max.

600 mm (24")

Werkstücklänge

max.

300 mm (12")

Werkstückaufnahme

Gr. 11

DIN 55027

Anzahl Umformrollen

standard/optional

2/4

Antriebsleistung Hauptspindel

ca.

120 kW

Hauptspindeldrehzahl

ca.

1000 min^-1

Supporthub

axial

2 x 400 mm

Supporthub

radial

2 x 350 mm

Supportkraft

axial max.

2 x 150 kN

Supportkraft

radial max.

2 x 150 kN

Reitstock-Andruckkraft

max.

300 kN

Vertikale Felgenmaschine (VFM) 800-2 K

für die Kaltumformung von geschmiedeten Aluminiumrädern bis 32″

Werkstückdurchmesser

min.

300 mm (12")

Werkstückdurchmesser

max.

800 mm (32")

Werkstücklänge

max.

450 mm (18")

Werkstückaufnahme

Gr. 15

DIN 55027

Anzahl Umformrollen

standard/optional

2/4

Antriebsleistung Hauptspindel

ca.

265 kW

Hauptspindeldrehzahl

ca.

800 min^-1

Supporthub

axial

2 x 550 mm

Supporthub

radial

2 x 500 mm

Vorschubkraft

axial max.

2 x 400 kN

Vorschubkraft

radial max.

2 x 500 kN

Reitstock-Andruckkraft

max.

500 kN

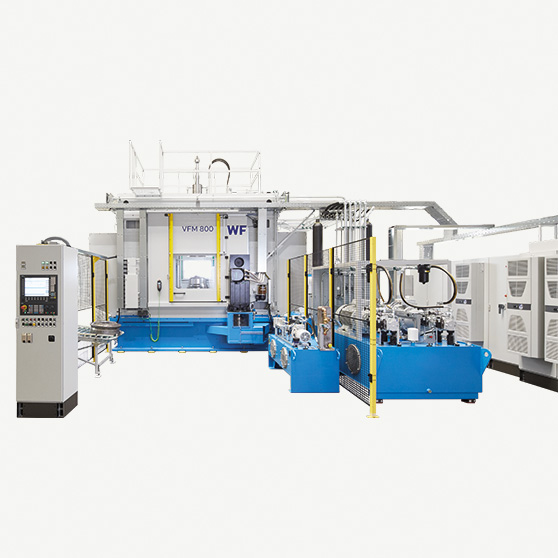

Vertikale Felgenmaschine (VFM) 800-2 W

für die Warmumformung von gegossenen LKW-Aluminiumrädern bis 32“

Werkstückdurchmesser

min.

300 mm (12")

Werkstückdurchmesser

max.

800 mm (32")

Werkstücklänge

max.

450 mm (18")

Werkstückaufnahme

Gr. 15

DIN 55027

Anzahl Umformrollen

standard/optional

2/4

Antriebsleistung Hauptspindel

ca.

200 kW

Hauptspindeldrehzahl

ca.

800 min^-1

Supporthub

axial

2 x 550 mm

Supporthub

radial

2 x 500 mm

Vorschubkraft

axial max.

2 x 275 kN

Vorschubkraft

radial max.

2 x 275 kN

Reitstock-Andruckkraft

max.

500 kN

VFM 600-1 W

VFM 600-2 W

VFM 800-2 K

VFM 800-2 W

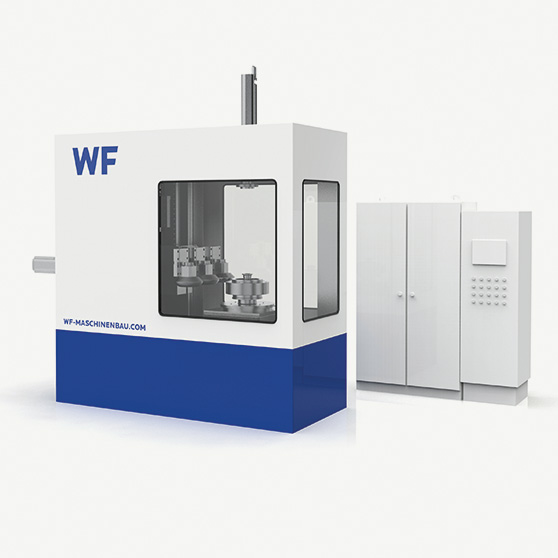

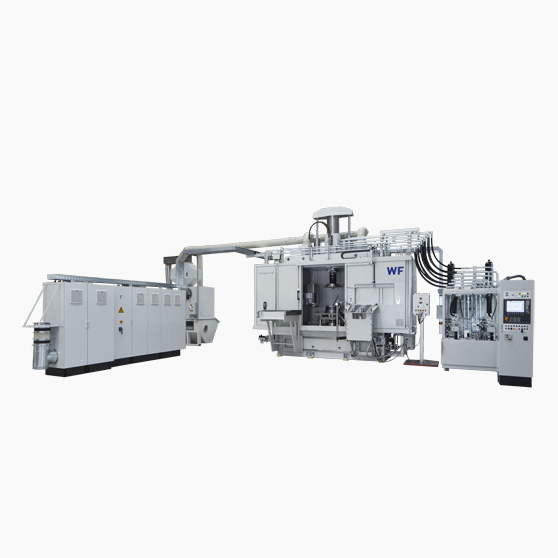

Felgenmaschinen VFM 600-1 W – die günstige Maschinen-Variante für kleinere Serien
Handgefertigte Bronze-Führungsleisten – ein Qualitätsmerkmal von WF Maschinenbau

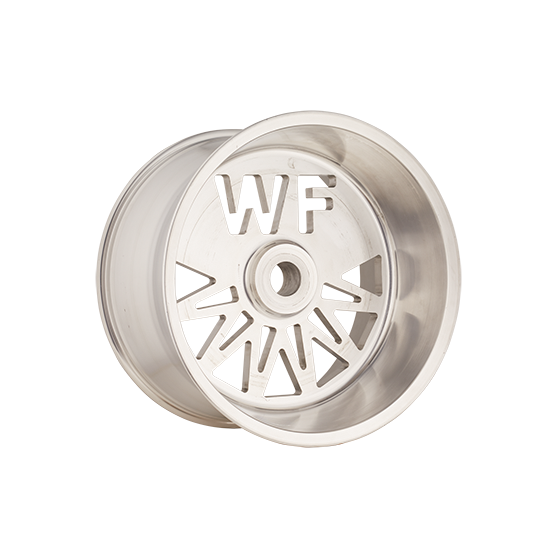

Endprodukte unserer
Felgenmaschinen der VFM-Baureihe

Die Felgenmaschinen VFM-Baureihe wurde speziell für die Herstellung von einteiligen Aluminiumrädern konzipiert.

PKW-Felgen von Felgenmaschinen Baureihe
Felgenmaschinen Endprodukte LKW Felgen
WF Felgen für PKW
Räder aus gegossenen oder geschmiedeten Vorformen aus Aluminium
